Präzisionsrollenlager

Präzisionslager

Hochgenauigkeits Wälzlager

Präzisions-       wälzlager

Hochgenauigkeits Wälzlager werden überall dort eingesetzt wo ein Höchstmaß an Präzision verlangt wird. Häufiges Einsatzgebiet ist der Werkzeugmaschinenbau, welche hohe Genauigkeiten und Präzision erfordern.

Besondere Eigenschaften

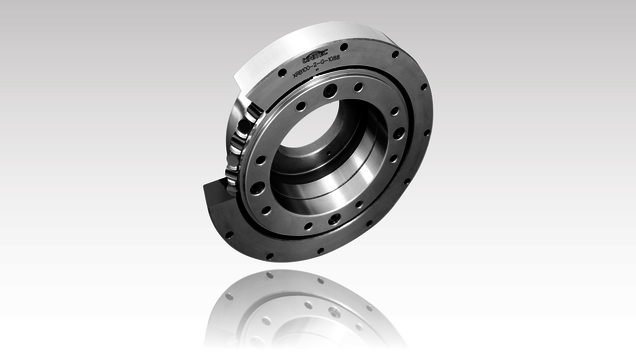

Präzisionswälzlager werden anwendungsbezogen als Kreuzrollenlager, Zylinderrollenlager, oder kombiniert als Axial-Radialrollenlager eingesetzt. Es sind einbaufertige Hochgenauigkeitslager zur Aufnahme hoher wechselseitiger axialer und radialer Lasten. Hohe Steifigkeit und Kippmomente sowie geringes Anlaufmoment trotz Vorspannung, zeichnen diese Lager aus welche in Maschinen mit hohem Präzisionsanspruch und langer Lebensdauer Einsatz finden.

Technische Informationen

UNITEC & FARO sind Hersteller für hochwertige und kundenspezifische Zylinderrollenlager für alle Anwendungsbereiche.

Hochgenauigkeits Wälzlager werden überall dort eingesetzt wo ein Höchstmaß an Präzision verlangt wird.

Die Produkte beider Hersteller werden in Werkzeugmaschinen, Stahl-, und Walzwerke, Papier-, und Kunststoffmaschinen sowie Getriebe-, und Sondermaschinenbau verwendet.

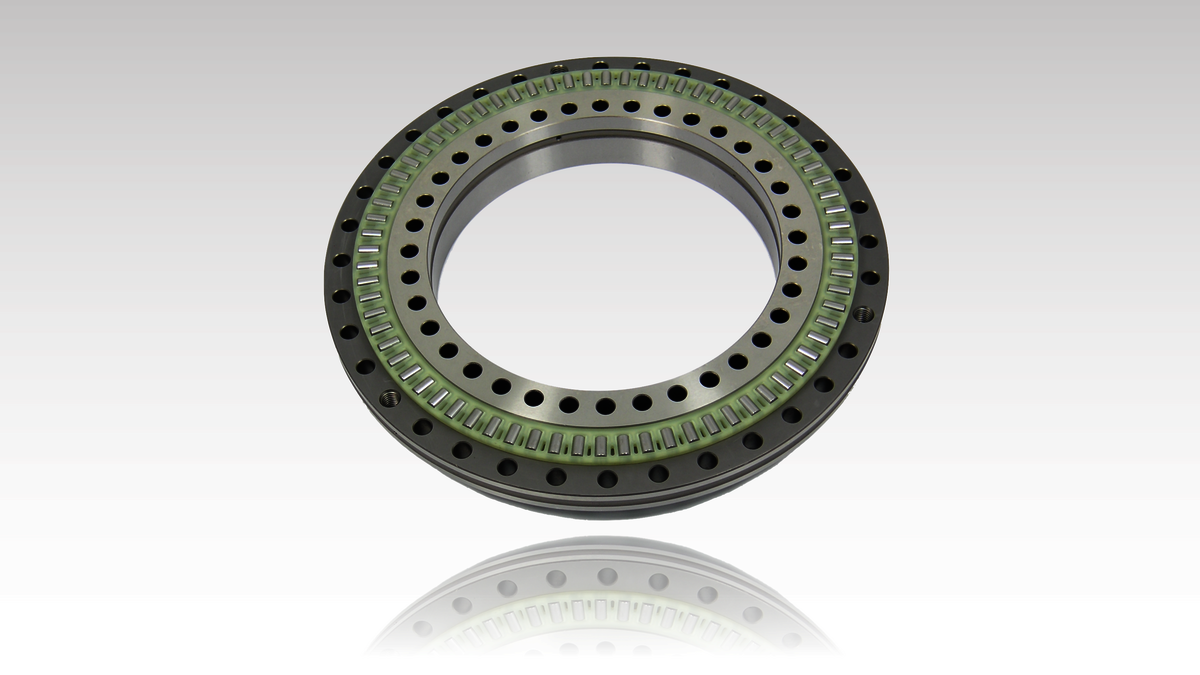

RTB - Lager finden hauptsächlich Verwendung in der Werkzeugmaschinenindustrie.

Hohe axiale Steifigkeit, präziser Plan- und Rundlauf und die Aufnahme hoher Lastenmomente zeichnen die Lager aus, deshalb finden diese Lagerungen häufig Einsatz in Präzisions-Rundschalttischen und in Fräsköpfen.

Die Lager sind standardmäßig axial käfiggeführt, radial vollrollig und vorgespannt.

RTB-Lager bestehen aus einem geschmiedeten L-förmigen- Winkelring, einem Außenring und einer planen Scheibe.

Zwischen Winkelring, Außenring und Scheibe liegen zwei käfiggeführte Axialkränze, zwischen Außenring und Winkelring ist ein vollrolliges Rollenlager montiert (siehe rechtes Bild). Die angegebenen Tragzahlen basieren auf den Berechnungsgrundlagen nach ISO 76 UNI und UNI ISO 281.

RTB Lager sind in geölter oder gefetteter Ausführung verfügbar.

  • RTB- Lager geölte Ausführung
    Das Lager ist in Öl-Papier verpackt und mit einem Korrosionsschutz versehen. Der Kunde übernimmt die Verantwortung für eine angemessene Öl-oder Fettschmierung, zur Befettung befinden sich radiale Schmierbohrungen am Innen und am Außenring.

  • RTB - G mit Fettschmierung
    Das Lager ist bereits mit Litium basiertem Fett (EP, NLGI 2, 150cst bei 40° Celsius ) zu 50% befüllt. Beim evtl. Einsatz anderen Schmiermittel, bitten wir Sie, uns zu kontaktieren.

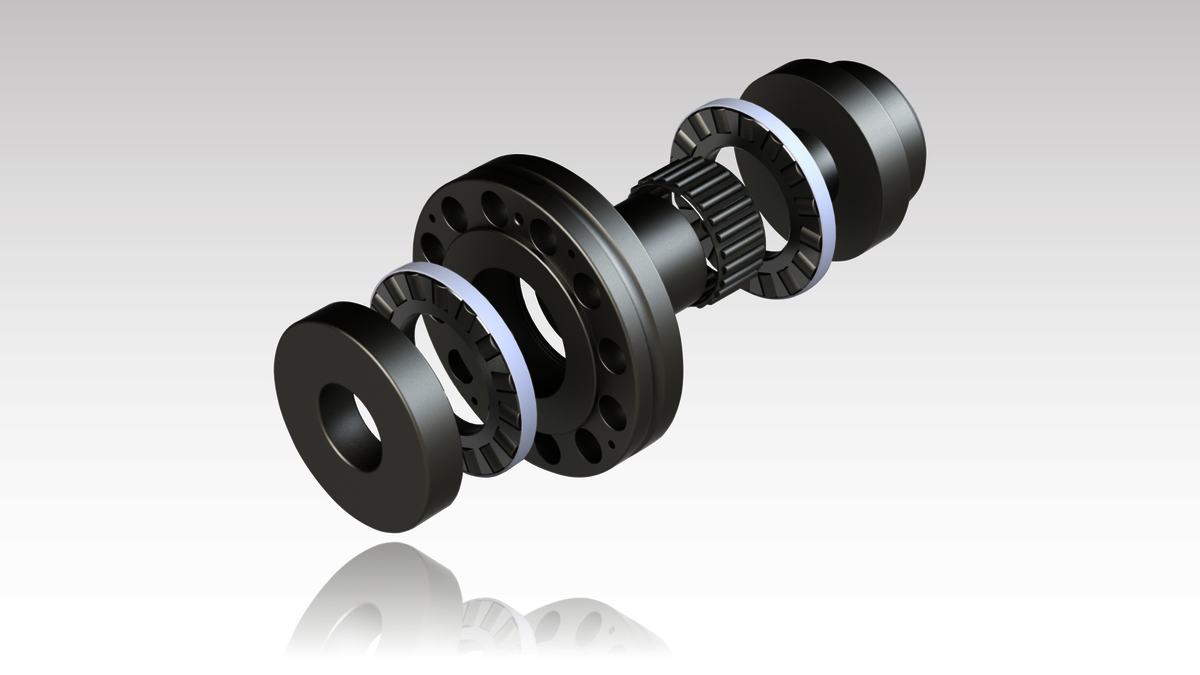

SRB-Lager sind in beide Richtungen wirkende Axial-Präzision - Rollenlager kombiniert mit einem Radial-Nadellager.

Die Lager sind mit und ohne Befestigungsbohrungen am Außenring (zur Befestigung an Anbauteilen) verfügbar und werden am Innenring zentiert.

SRB-Lager werden häufig an Kugelrollspindeln in Werkzeugmaschinen eingesetzt. Die optimale Steifigkeit und Vorspannung erreicht man durch definiertes Anziehen der Nutmutter. Die SRB Serie kennzeichnet sich durch höchste Präzision aus.

Kompakte Bauform, radiale und axiale Kräfteaufnahme aus beiden Richtungen, hohe Laufgenauigkeit, Steifigkeit und Kippmomente zeichnen diese Lager aus.

Produktvideo

Aufbau und Funktionen eines UNITEC RTB Zylinderrollenlagers
